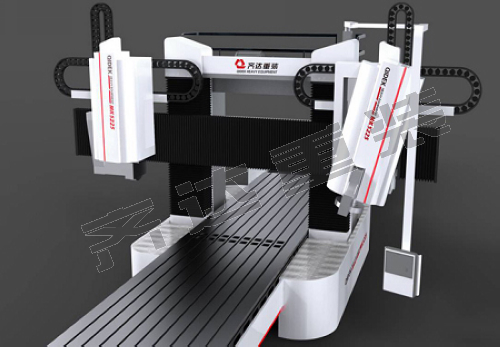

龙门平面和导轨磨床
暂无图片。
mk5225h×12m数控龙门平面和导轨磨床参数
|
加工尺寸 |
|||
|
磨削宽度 |
2500mm（精度考核）可以磨削2700m |
||
|
磨削高度 |
2000mm |
||
|
磨削长度 |
12000mm |
||
|
工作台承重 |
30t |
||
|
过龙门宽度 |
2700mm |
||
|
加工精度 |
|||
|
加工直线度 |
mm |
0.003/1000，全长0.03 |
|
|
表面粗糙度（含凹凸磨削） |
μm |
周边磨头ra＜0.5（ra＜0.4磨削刚件） 万能磨头ra＜0.63（ra＜0.5磨削刚件） |
|
|
碗形砂轮磨削床身导轨托板面 |
|
ra＜1.6（铸铁） |
|
|
床身导轨在垂直平面内的精度g01 a) 直线度 b) 平行度 |
mm |
0.008 / 1000 全长0.1 0.01 / 1000 |
|
|
工作台纵向移动对工作台的平行度g2 周边磨头 万能磨头 |
mm |
在不采用电气补偿的情况下： 0.02 / 2500局部误差：0.008 / 1000 0.02 / 2500局部误差：0.008 / 1000 |
|
|
磨头垂直移动对工作台的垂直度g7 a) 纵向 b) 横向 |
mm |
0.01 / 500 0.01 / 500 |
|
|
工作台平面度 |
mm |
全长0.05 |
|
|
周边磨头主轴径向跳动 |
mm |
0.002 |
|
|
周边磨头主轴轴向跳动 |
mm |
0.002 |
|
|
万能磨头主轴径向跳动 |
mm |
0.002 |
|
|
万能磨头主轴轴向跳动 |
mm |
0.002 |
|
|
位置精度：（vdi/dgq3441标准） 定位精度（有效行程） y轴： z轴： w轴： v轴： 重复定位精度： 反向间隙： |
mm |
0.03 / 2650 0.03 / 250 0.03 / 800 0.03 / 3100 0.01 0.01 |
|
